Fraunhofer ISE erzielt neuen Wirkungsgrad-Rekord bei organischen Solarzellen

Mit dem Einsatz neuer Materialien aus der synthetischen organischen Chemie haben Forscher die Wirkungsgrade organischer Solarzellen in den letzten Jahren deutlich gesteigert. Erzielt wurden diese Erfolge oftmals auf sehr kleinen Laborzellen. Die Werte auf größeren Flächen zu übertragen bedeutet vielfach eine große Herausforderung. Nun haben Wissenschaftler des Fraunhofer ISE in Kooperation mit dem Materialforschungszentrum FMF der Universität Freiburg hier einen Erfolg erzielt: Sie verzeichnen für eine organische Solarzelle mit 1,1 Quadratzentimetern Fläche einen Wirkungsgrad von 14,9 Prozent – ein neuer Rekord.

Die Fraunhofer-Forscher haben bereits vor einiger Zeit ein Zell-Layout entworfen, das den Strom sehr effizient von der aktiven Zellfläche ableitet. „Als wir nun hohe Wirkungsgrade mit einem kommerziellen Absorbermaterial auf kleinen Laborzellen erreichten, wollten wir wissen, ob sich das auch auf der größeren Fläche von 1,1 Quadratzentimetern realisieren lässt. Die Ergebnisse stellten uns sehr zufrieden, da wir keinerlei Einbußen zu verzeichnen hatten“, sagt Birger Zimmermann, Teamleiter für Produktionstechnologie Organischer Solarzellen am Fraunhofer ISE.

Die zertifizierte Messung im CalLab PV Cells des Fraunhofer ISE ergab dann den Wert von 14,9 Prozent.  „Dies ist ein wichtiger Schritt in die richtige Richtung“, ergänzt Uli Würfel, Abteilungsleiter Organische und Perowskit-Photovoltaik am Fraunhofer ISE und Gruppenleiter am FMF der Uni Freiburg, „Und wir haben darüber hinaus noch ein paar Ideen, wie sich der Wirkungsgrad weiter steigern lässt. Die nächsten Wochen und Monate werden also sehr spannend.“

Dabei verlieren die Freiburger Forscher nicht aus dem Blick, dass das übergreifende Ziel das Rolle-zu-Rolle-prozessierte Modul ist, bei dem noch weitere Randbedingungen erfüllt werden müssen. Nachdem zunächst auf kleiner Fläche in Laborprozessen das Potenzial der neuartigen organischen Absorbermaterialien gezeigt werden konnte, wollen die Wissenschaftler nun Wege finden, wie sich dieses Potenzial möglichst vollständig in großflächige, leistungsfähige Module umsetzen lässt. „Gemeinsam mit Industriepartnern werden wir die Organische Photovoltaik weiter zur Marktreife führen“, sagt Institutsleiter Andreas Bett.

Die Forschungsarbeiten von Fraunhofer ISE und FMF wurden im Rahmen des vom Bundesministerium für Wirtschaft und Energie (BMWi) geförderten Projekts „H2OPV – Organische Photovoltaik zur Abdeckung von Wasserreservoiren“ durchgeführt.

Innovationen beim Material für höhere Wirkungsgrade

Im Gegensatz zu anorganischen Solarzellen etwa aus kristallinem Silizium besteht die Absorberschicht organischer Solarzellen nicht aus einem Material, sondern aus einem so genannten Donor/Akzeptor-Materialgemisch. Dies ist notwendig, da die Ausbeute an freien Ladungsträgerpaaren sonst zu gering wäre.

Nach der Absorption von Photonen kommt es sehr schnell zu einem Ladungsträgertransfer an der Grenzfläche der beiden Materialien. In der Vergangenheit wurden als Akzeptor zumeist Fullerene, also C60-Derivate verwendet. Dabei kam es beim Ladungstransfer in der Regel zu einem erheblichen Energieverlust, der die Spannung der Solarzelle entsprechend reduzierte. Zudem absorbieren Fullerene nur sehr wenig Sonnenlicht, weshalb der Strom hauptsächlich durch die Donorkomponente generiert wurde. Da organische Halbleiter meist nur in einem bestimmten Wellenlängenbereich absorbieren, konnte dadurch das Sonnenspektrum nicht gut genug ausgenutzt werden.

Diese beiden Limitierungen konnten durch Materialinnovationen überwunden werden. Inzwischen werden als Akzeptor Moleküle verwendet, die den Donormaterialien deutlich ähnlicher sind und deren optische und elektrische Eigenschaften durch Modifikation der chemischen Struktur besser angepasst werden können. Dadurch, dass die neuen Akzeptoren nun selbst starke Absorber sind, konnte der Strom der Solarzellen erheblich gesteigert werden. Parallel dazu wurden die energetischen Niveaus von Donor und Akzeptor besser aneinander angepasst, so dass zugleich die Spannung erhöht wurde. So konnten weltweit inzwischen mit einer ganzen Reihe unterschiedlicher Absorbermaterialien viel versprechende Wirkungsgrade erzielt werden – allerdings eben im Allgemeinen auf sehr kleinen Zellflächen von oft nur einigen Quadratmillimetern.

Organische Photovoltaik verspricht vielfältige Einsatzmöglichkeiten

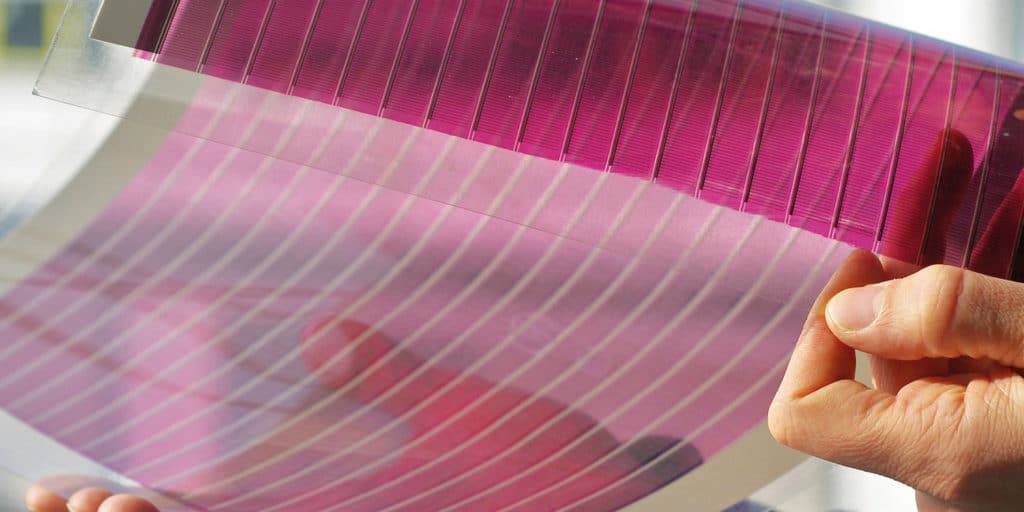

Die organische Photovoltaik kann aufgrund ihrer spezifischen Eigenschaften zahlreiche neue Anwendungsfelder erschließen. Organische Solarzellen können ohne Verwendung von Schwermetallen und anderen kritischen Elementen hergestellt werden, haben ein geringes Gewicht, sind mechanisch flexibel, lassen sich sehr gut integrieren, und sie haben auch bei semitransparenter Bauart ein homogenes Erscheinungsbild. Durch Auswahl organischer Halbleiter, die ausschließlich infrarotes Licht absorbieren, können transparente Solarzellen für Fenster und Agrarschutzfolien oder Gewächshausgläser entwickelt werden, die verschiedene Nutzen wie Schutz gegen Unwetter und Überhitzung mit einer relevanten Stromerzeugung verbinden können.

Da organische Solarmodule mit sehr geringem Einsatz an Material und Energie hergestellt werden können, haben sie ein sehr hohes CO2-Einsparpotenzial, das durch diese synergetische Nutzung nochmals gesteigert wird. Somit kann die Technologie sowohl einen Beitrag zur Vermeidung als auch zur Anpassung an den Klimawandel leisten, indem sie aufwändige Schutzanlagen in der Landwirtschaft über den Stromertrag refinanziert. Bis zur Produktreife gilt es allerdings noch einige wichtige Entwicklungsschritte erfolgreich zu bestreiten.
